单轴剪切试验仪-美国ATS公司
SHEAR1 是一种用于测试热拌沥青混合料（HMA）的简化工具，旨在通过在水平变形受限的单轴重复剪切试验中测定永久变形，来确定其剪切参数。通过评估加载过程中测量到的变形，可得出 HMA 的机械物理参数。
欧洲缺乏用于测量沥青混合料剪切性能的设备，以及试图简化与北美国家所使用的 Superpave 剪切试验机（SST）相比的设备，是开发 SHEAR1 的动机。与 SST 相比，由于 SHEAR1 设计更简单，且可与万能试验机配合使用（万能试验机适用于多种其他实验室测试），其购置和运行成本显著降低。因此，它并非像 SST 那样是单一用途的设备。SHEAR1 还可用于其他类型的测试，例如单轴剪切频率扫描测试。

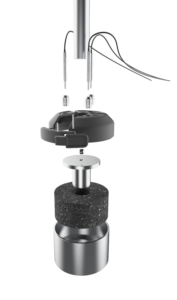

在该试验中，实验室制备的圆柱形试件或从道路钻孔中获取的样本会受到单轴反复剪切应力的作用。反复剪切试验确定了与沥青混合料永久变形形成相关的剪切参数。带有孔洞的圆柱形试件被插入带有内法兰的钢套筒中。接着，将钢插件插入两个平行加载板之间的开口中。整个装置放置在基座上，并在 120°角处安装三个 LVDT 探头。然后对钢插件中心的半球形接头施加应力。钢插件向下穿过沥青混合料试件，产生剪切应力和变形。钢套筒限制了沥青混合料侧面的水平变形，这体现了周围材料的影响。
特性：
• 最大骨料粒径为 22 毫米。
• 购置和运行成本低于 Superpave 剪切试验机• 可与 AASHTO T320-07 相关联
• 与伺服或机电式 UTM 兼容
• 多用途设备 - 可用于单轴剪切频率扫描
注意：ATS 可提供适用于各种 UTM 的控制舱。
产品规格：
