产品简介:

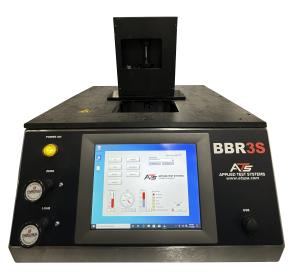

美国ATS公司的弯曲梁流变仪 (BBR3S) 是根据 ASTM D6648-01 和 AASHTO T313-09 设计的用来进行沥青胶结料和类似试件的低温弯曲试验。 一套完整的ATS弯曲梁流变仪 BBR3 系统包括水浴，三点弯曲测试系统，外部温控制冷单元和一套标定工具。另外，ATS弯曲梁流变仪BBR3S根据新修改的ASTM和AASHTO 规范进行了重新设计，新的设计包括可以升级和改进软件及功能，使弯曲梁流变仪BBR3S更加简单和准确。
标准规范：
• AASHTO T313
• AASHTO TP87
• ASTM D6648
• EN 14771
• SHRP
• JTG E20 T 0627-2011
特点优势：
• ATS弯曲梁流变仪采用耐用而抗腐蚀材料
• 数字显示的 PID 温度控制
• 两个单独的铂电阻 RTD 能够准确控制温度
• 无氟环保的机械制冷式水浴
• 内置位移传感器 LVDT 和温度补偿的荷载传感器，可以使结果更加准确
• 空气轴承确保稳定准确的加载
用途:
ATS弯曲梁流变仪适用于对原样沥青、压力老化后的沥青和旋转薄膜烘箱处理后的老化沥青胶结料进行试验，可以准确的测量沥青材料在路面低温时的劲度和蠕变速率。它记录了在相应于路面低使用温度和恒载作用下表现更象弹性体的沥青梁的变形。
产品特点:
•远程控制：软件内置远程控制模块，可以使用移动端 ( 手机或 IPad上的APP客户端远程观察试验的进行，设置、启动、暂停和停止试验）
•可编程控制的试验参数：液体浴温度、搅拌器转速、试样尺寸、加载时间、 加载力大小等
•状态显示：软件内设置了试验状态指示灯，包括轴承、LVDT 位移传感器、荷载传感器、系统设置、温度传感器和加载轴对准，如果以上部分处于正常工作状态，即显示绿灯；如有异常部分，则显示红灯警报，便于提醒操作者在试验前检查
•实时显示：测试数据和挠度曲线可以在软件上实时显示
•在线更新：试验软件可以通过互联网直接注册到制造商网站实时更新软件程序
•远程诊断：制造商可以通过互联网远程诊断系统的故障并排除
•内置触屏控制 Windows 系统计算机，预装操作软件：采用图形化操作界面 , 界面友好 , 操作软件语言为中文和英文
技术参数
|
项目 |
参数指标 |
|
加载架材质 |
不锈钢无摩擦结构 |
|
加载轴 |
带有半径 6.3mm±1.3mm 的球形接触点 |
|
加载范围 |
0~4000mN, 试验时稳定在 ±5mN 的范围内 |
|
荷载传感器 |
500g，量程小至 2.0N，分辨率 2.5mN，带有温度补偿 |
|
位移传感器 |
量程 6.35mm，分辨率 2μm |
|
温度传感器 |
量程-36℃～0℃，精度±0.1℃ |
|
试件支架 |
接触半径为 3.0mm±0.3mm, 由不锈钢或其他防腐蚀金属制成 |
|
液体浴控温范围 |
-40℃～+25℃ |
|
液体浴控温原理 |
机械制冷 |
|
数据通讯 |
USB、网线或无线网 |
|
电源 |
220V，50Hz |
|
试模内部尺寸 |
长 127mm±2.0mm 厚 6.35mm±0.05mm 宽 12.70mm±0.05mm |
|
试模材质 |
不锈钢或铝、或硅橡胶 |
|
压缩空气 |
0.34MPa 干燥洁净空气 |
主要配置
• ATS弯曲梁流变仪主机 1 台
• 试验模具 1 套 5 组
• 校准工具 1 套
• 空压机、空气过滤装置和电脑 ( 国内配套 )
校准工具
• 包括1组标准砝码用于荷载校准
• 1组标准高度块，用于位移校准，标准校准工具可以溯源
